거대한 선박도 결국 하나의 3D 데이터에서 시작된다…조선 CAD의 핵심은 ‘그리는 것’이 아니라 수많은 구조와 장비를 생산 가능한 상태로 통합하는 것이다
자동차와 항공기가 복잡한 제품이라면 선박은 그 복잡성이 또 다른 차원에 있다.
선체 내부에는 엔진과 발전기, 펌프, 탱크, 배관, 공조설비, 전력 케이블, 통신장비와 각종 안전설비가 들어간다. 이를 거대한 철골 구조물 안에 배치하면서 동시에 실제 조선소에서 절단하고, 용접하고, 블록으로 조립할 수 있도록 설계해야 한다.
그래서 조선·해양 산업의 CAD는 단순한 3D 모델링 프로그램이 아니다.

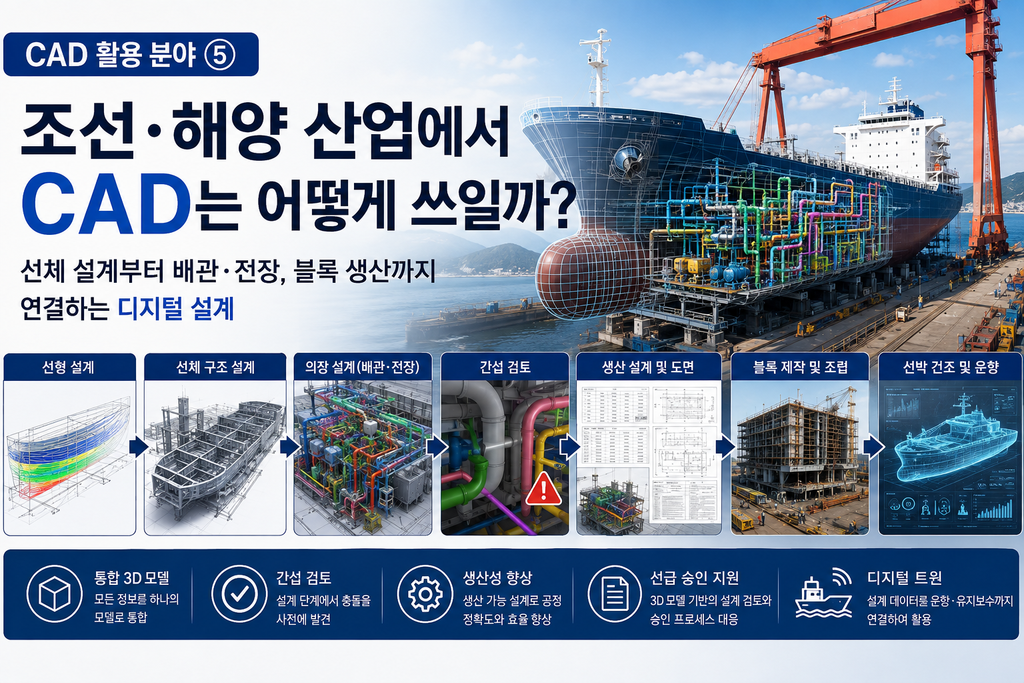

선형 설계 → 선체 구조 → 기관·배관·전장 배치 → 간섭 검토 → 생산설계 → 블록 제작·조립
까지 이어지는 거대한 디지털 설계 체계에 가깝다. Siemens 역시 현대 선박설계를 철강 구조, 의장, 배관, HVAC, 전기 케이블 등을 하나의 통합 설계환경에서 다루는 방식으로 설명한다.
선박 CAD의 첫 단계는 ‘물 위에 떠야 하는 형상’을 만드는 것이다
선박의 외형은 단순히 보기 좋게 결정되지 않는다.
선체의 길이와 폭, 흘수, 선수와 선미의 형상은 부력과 저항, 적재능력, 안정성, 추진효율 등에 영향을 준다.
따라서 초기 설계에서는 선박의 기본 형상을 만들고 주요 공간과 탱크, 갑판 등을 배치한다. 이후 필요에 따라 유체해석(CFD)과 각종 성능 분석을 반복하면서 선형을 수정한다.
즉 조선 CAD의 첫 번째 질문은
**“어떤 모양의 배를 그릴 것인가”가 아니라
“요구되는 성능을 만족하는 선체를 어떻게 만들 것인가”**다.
외형이 결정되면 거대한 철골 구조가 만들어진다
배의 겉모습 안에는 복잡한 구조물이 숨어 있다.
갑판과 격벽, 프레임, 보강재, 브래킷과 각종 판재가 선체 전체를 지지한다.
CAD에서는 이러한 구조를 3D 모델로 만들고 판재의 두께와 형상, 개구부, 보강구조 등을 정의한다.
여기서 중요한 것은 설계 변경이다.
예를 들어 격벽이나 개구부의 위치가 달라지면 주변 구조물과 생산도면까지 영향을 받을 수 있다. 최신 조선 CAD는 서로 연결된 구조정보를 이용해 변경사항을 관련 설계에 반영하는 방식으로 발전하고 있다. Siemens의 선박 설계 시스템 역시 구조 모델의 변경을 관련 구조와 도면에 연계하도록 구성돼 있다.
조선 CAD에서 가장 어려운 것은 ‘의장 설계’다
선체 구조만 완성한다고 배가 완성되는 것은 아니다.
기관실에는 엔진과 발전기, 펌프가 들어가고 그 사이로 연료·냉각수·소화·유압 등 다양한 배관이 지나간다.
천장과 벽면에는 공조덕트와 전력·통신 케이블도 배치된다.
결국 한정된 공간 안에서
기계장비 + 배관 + HVAC + 전기 케이블 + 구조물
을 동시에 배치해야 한다.
이 과정에서 CAD의 중요한 기능이 간섭검토(Clash Detection)다.
배관이 구조물을 관통하거나 케이블 트레이와 덕트가 충돌하는 문제를 건조 이후에 발견하면 수정 비용이 커진다. 따라서 3D 모델에서 미리 충돌을 찾아내고 경로를 수정하는 것이 중요하다.
조선업에서 3D CAD가 생산성뿐 아니라 공정 위험을 줄이는 도구가 되는 이유다.
자동차와 다른 결정적 차이…배는 ‘블록’으로 만들어진다
조선 CAD를 이해하려면 블록 건조 방식을 알아야 한다.
대형 선박은 처음부터 한 장소에서 완성되는 것이 아니다. 선체를 여러 블록으로 나눠 각각 제작한 뒤 조선소에서 이를 결합해 하나의 배로 만든다.
따라서 설계 데이터도 실제 생산방법을 고려해야 한다.
3D 선체 모델에서 판재와 보강재 정보를 추출하고, 블록을 나누고, 부재 제작과 조립에 필요한 생산정보를 만들어야 한다.
즉,
3D 설계 → 생산도면 → 부재 가공 → 소조립·대조립 → 블록 → 선박
으로 이어진다.
Siemens의 FORAN 역시 선박의 개념설계에서 상세설계와 제조 출력정보까지 하나의 통합 환경에서 연결하는 CAD·CAE·CAM 시스템으로 설명된다.
그래서 조선 CAD에서는 ‘생산 가능한 설계’가 중요하다
화면에서 완벽한 선박을 만들었다고 해서 좋은 설계가 되는 것은 아니다.
철판을 실제로 절단할 수 있어야 하고, 작업자가 용접할 수 있어야 하며, 장비가 설치될 공간과 작업 통로도 확보돼야 한다.
나중에 펌프나 밸브를 교환해야 한다면 정비를 위한 접근 공간도 필요하다.
이 때문에 조선 CAD 설계자는 단순한 모델링 능력을 넘어 실제 조선소의 생산공정까지 이해할수록 유리하다.
좋은 조선 CAD 설계는 결국
‘그릴 수 있는 설계’가 아니라 ‘만들 수 있는 설계’이기 때문이다.
3D 모델은 선급 승인과도 연결되고 있다
선박은 설계 후 바로 건조할 수 있는 제품이 아니다.
구조와 안전 등이 관련 규칙을 충족하는지 선급(Classification Society)의 검토와 승인을 받아야 하는 영역이 존재한다.
과거에는 주로 2D 도면을 중심으로 승인 업무가 이루어졌지만 조선산업의 디지털화와 함께 3D 모델을 이용한 승인 방식도 확대되고 있다.
DNV 역시 선박·조선 산업에서 기존 도면을 대신해 3D 모델을 활용하는 모델 기반 선급 승인 방식을 관련 디지털화 흐름의 하나로 제시하고 있다.
이는 조선 CAD 데이터가 설계회사 내부의 작업자료를 넘어 설계 검증과 승인에 사용되는 기술정보로 발전하고 있다는 의미다.
배를 만든 뒤에도 CAD 데이터의 역할은 끝나지 않는다
최근 조선업에서는 한 단계 더 나아가 설계단계의 3D 데이터를 선박 운항까지 연결하려는 움직임이 확대되고 있다.
대표적인 개념이 디지털 트윈(Digital Twin)이다.
선박의 디지털 모델에 실제 운항 데이터와 센서정보 등을 연결하면 구조상태나 장비상태를 분석하고 유지보수에 활용할 수 있다.
DNV는 설계 단계에서 만들어진 선박 모델을 운항 단계에서도 활용함으로써 구조 상태 분석과 예방정비 등에 사용할 수 있다고 설명한다.
따라서 흐름은 점차
설계 → 건조 → 운항 → 유지보수
전체로 확대되고 있다.
조선·해양 CAD를 배우려면 무엇을 알아야 할까
조선 분야에 진입하려는 사람이라면 3D 모델링 명령어만 배우는 것보다 산업의 구조를 먼저 이해하는 것이 효과적이다.
특히 선체 구조와 도면 해독, 3D 어셈블리, 배관·장비 배치, 간섭검토, 생산도면과 블록 건조 방식을 함께 이해해야 한다.
여기에 선박의 기본적인 구조와 기관·배관·전장 시스템에 대한 이해가 더해지면 CAD 화면에서 보이는 객체가 실제 배에서 어떤 역할을 하는지를 판단할 수 있게 된다.
프로그램을 능숙하게 다루는 사람과 조선설계를 이해하면서 CAD를 사용하는 사람의 차이가 여기서 생긴다.
Next Insight
조선·해양 산업에서 CAD의 진짜 가치는 거대한 배를 3D로 보여주는 데 있지 않다.
수많은 구조물과 장비, 배관과 케이블을 서로 충돌하지 않게 설계하고, 그것을 실제 조선소에서 제작할 수 있는 생산정보로 바꾸는 것이 핵심이다.
최근에는 여기서 다시 한 단계 발전하고 있다.
설계 데이터가 생산에서 끝나는 것이 아니라 디지털 조선소와 연결되고, 완성된 선박의 운항과 유지보수까지 이어지는 디지털 스레드(Digital Thread)로 확대되는 것이다. Siemens는 이를 선박의 설계·엔지니어링·제조·물류를 연결하는 디지털 조선소의 핵심 구조로 설명한다.
결국 조선 분야에서 CAD를 제대로 이해한다는 것은 배를 그리는 방법을 배우는 것이 아니라 한 척의 선박이 설계에서 생산까지 만들어지는 과정을 이해하는 것에 가깝다.
그리고 바로 그 점이 조선·해양 CAD를 전문 기술로 만드는 가장 큰 이유다.
참고자료
- Siemens Digital Industries Software, Marine Design·FORAN
- Siemens, Digital Ship Construction
- DNV, Digital Twin·3D Model-Based Class Approval
